化工回转式阀口袋包装码垛一体化系统
一、方案概述
回转式阀口袋包装码垛一体化系统，面向大产能化工粉体物料开发，区别于单工位阀口袋包装机，采用回转转盘多工位循环作业模式，可同步完成取袋、套袋、定量灌装、卸料，生产效率更高。整套产线由回转式阀口包装主机、皮带输送线、袋体整形单元、在线重量复检、金属检测、机器人码垛工作站、托盘库、成品垛输送系统组成，全线 EtherCAT 总线伺服集中联动控制。

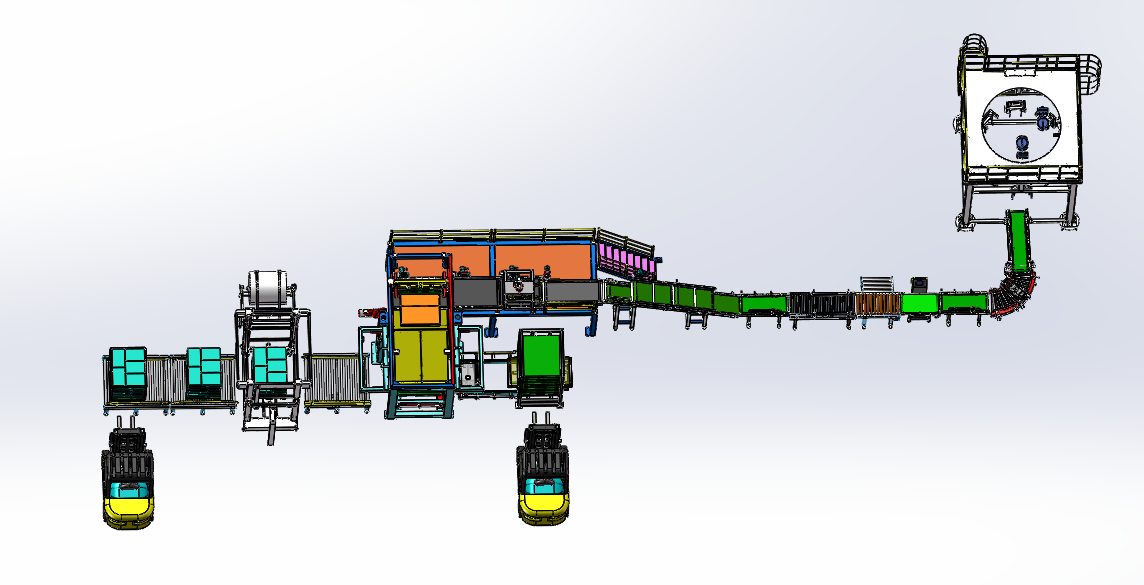

参考 3D 布局图纸，原料从高处料仓下料进入回转包装主机，灌装完成料袋经长距离倾斜输送，依次完成整形、检重、异物检测，最终由码垛机器人完成堆垛；仅叉车在产线首尾负责空托盘上料与成品垛下线，实现后端包装工段连续自动化生产，适配钛白粉、碳酸钙、滑石粉、化工助剂等粉体物料。
二、产线工艺流程（图纸从右上至左下）
- 高位料仓供料 + 回转多工位灌装：物料从顶部料仓送入回转阀口袋主机，转盘循环转动，多工位并行完成自动上袋、套袋、定量密闭灌装，灌装完成后袋体自动脱离转盘下料。
- 长距离输送与袋体整形：灌装料袋通过倾斜皮带输送，完成倒袋、压袋整平，将袋体压平定型，保障袋型规整，为后续码垛提供基础。
- 在线检测工序：依次完成重量复检、金属异物检测，重量偏差、含金属杂质的料袋自动剔除，严格保障成品出厂质量。
- 机器人码垛单元：重载码垛机器人抓取规整料袋，按预设垛型自动码放；配套托盘自动库，自动供给空托盘，无需人工搬运托盘。
- 成品垛输出：码垛完成的整垛成品输送至下线工位，叉车转运入库，整套产线不间断连续运行。
三、核心优势
- 回转多工位设计，产能更高
回转转盘多工位并行作业，相比普通单工位阀口袋包装机，单位时间产量大幅提升，适合大规模连续生产型化工企业，满足大批量订单生产需求。 - 密闭灌装，粉尘控制优良
阀口袋密闭灌装结构，物料从阀口入袋，灌装过程粉尘溢出少，可配套防爆除尘配置，适配化工粉体车间环保、安全生产规范，保护现场作业人员健康。 - EtherCAT 总线伺服驱动，运行稳定可靠
全线输送机构、回转转盘、码垛机器人搭载 EtherCAT 总线伺服系统，多轴微秒级同步控制，高速连续作业定位精准，长时间不间断生产故障率低。 - 少人化生产，降低用工成本
回转主机自动上袋灌装，后端整形、检测、码垛全自动化，仅需少量人员巡检，大幅减少粉尘重体力岗位，解决化工行业招工难问题。 - 成熟工艺软件包，支持数字化对接
内置化工粉体专用工艺软件包，袋重、垛型、回转速度参数可快速切换，支持多规格柔性换产；预留工业通讯接口，对接 MES 系统，实时采集产量、设备运行、故障报警数据，适配灯塔工厂数字化改造。
四、适用行业与物料
钛白粉、碳酸钙、滑石粉、白炭黑、各类化工粉体助剂、干粉砂浆、非金属矿粉等 20~50kg 阀口袋粉体物料；适用于化工新材料、建材粉体等高产能生产企业。
五、交付内容
瑞智自动化提供回转式阀口袋包装码垛整线一站式服务，包含方案定制设计、设备制造、现场安装调试、工艺调试、操作人员培训与长期售后维保，为客户提供从粉体包装到成品转运的全套自动化解决方案。
