化工行业FFS重膜包装码垛一体化系统
一、方案概述
FFS（Form-Fill-Seal）重膜包装码垛一体化系统，是化工行业用于 25kg/50kg 重袋物料包装的全自动成套装备。整套产线由 FFS 重膜制袋包装主机、皮带输送线、重量复检、整形压平、倒袋、金属检测、机器人码垛单元、托盘库、成品输出系统组成，配套 EtherCAT 总线伺服驱动，全产线联动控制。

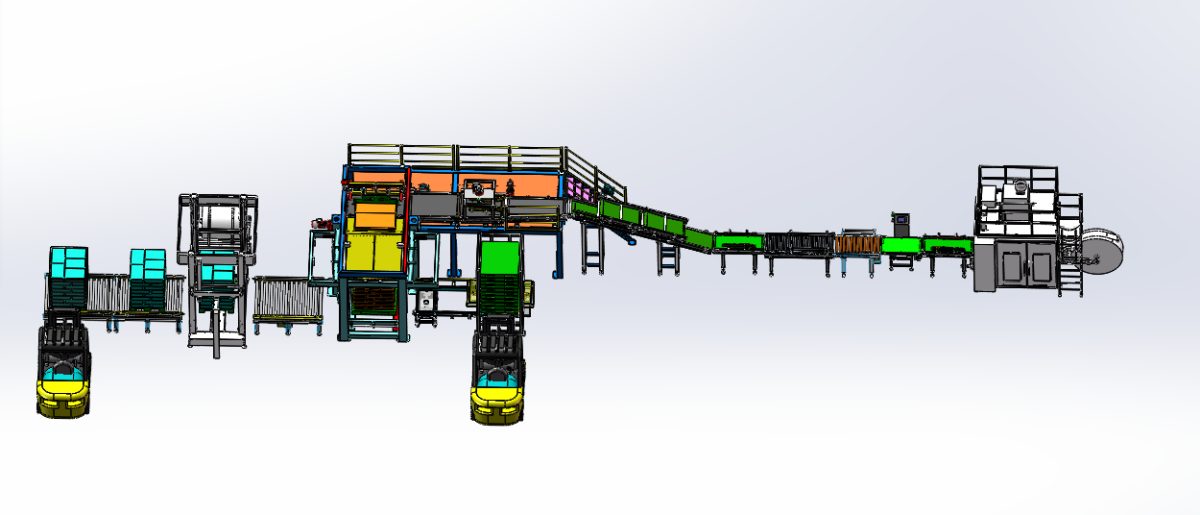

如 3D 图纸所示，整套产线连续运行，仅需叉车在首尾两端完成托盘上料与成品垛下线，包装、检测、码垛工序全程自动化，可应用于树脂、塑料粒子、化工粉料、化肥等袋装产品生产。
二、产线工艺流程（对应图纸从右至左）
- FFS 重膜制袋灌装主机：膜卷自动上料，在线完成制袋、称重、灌装、封口，一次成型重膜包装袋，防尘密封性强，适配化工物料。
- 输送与后处理单元：包装袋经倾斜皮带输送，依次完成倒袋、压袋整形、重量复检、金属异物检测，剔除不合格包袋，保障出厂品质。
- 中间缓存输送线：合格包装袋缓存排队，调整袋体姿态，为码垛工位供料。
- 机器人码垛单元：采用重载工业码垛机器人，按照预设垛型完成自动码垛，配套托盘自动供给库，自动输送空托盘。
- 成品垛输出：码垛完成的整垛成品输送至下线工位，叉车直接转运入库，实现无人化后端包装。
三、核心优势
- 高安全防尘，适配化工工况
FFS 重膜密闭包装，减少粉尘外溢，满足化工车间环保与安全生产规范；全产线隔离作业，降低人员接触化工物料风险。 - EtherCAT 总线伺服控制，运行稳定
整套输送、码垛机器人采用 EtherCAT 总线伺服系统，多轴同步响应快，高速连续作业，重复定位精度高，长时间不间断生产故障率低。 - 全流程一体化，节省人力
传统重袋包装需要多名人工套袋、搬运、码垛；这套 FFS 整线可实现后端包装工序少人 / 无人化，降低人工成本，规避重体力岗位招工难题。 - 工艺软件包快速适配
搭载成熟化工行业工艺软件包，可快速切换垛型、袋重参数，支持多规格产品柔性换产，对接企业 MES 系统，生产数据实时上传。 - 适配灯塔工厂数字化改造
整套设备具备完整数据采集接口，可接入工厂数字化平台，实现生产监控、故障预警、产量统计，助力化工企业智能化升级。
四、适用行业与物料
化工树脂颗粒、塑料粒子、化工粉剂、纯碱、化肥、建材粉体等 25~50kg 重袋包装物料；广泛用于化工、新材料、建材流程制造企业。
五、交付内容
瑞智自动化可提供整套 FFS 重膜包装码垛整线方案，包含设备设计、制造、现场安装调试、工艺调试、人员培训与售后维保，提供从包装到成品转运的全套自动化解决方案。
